IPSec 配置

IPSec 作为新一代网络安全协议,为网络传输提供了安全保证,使端到端的数据保密成为可能,是互联网上 的新一代安全标准。提供包括访问控制、无连接的完整性、数据源认证、抗重放 (replay)保护、保密和有限传 输保密性在内的服务,服务基于 IP 层并对 IP 及上层协议进行保护。服务的实施通过两种通信安全协议:认证头(AH)和封装安全负载(ESP)以及 Internet 密钥交换(IKE)协议来达到这些目标。

IP AH 协议提供数据源认证、无连接的完整性和可选的抗重放服务。ESP 协议提供数据保密性,有限的数 据流保密性、数据源认证、无连接的完整性及抗重放服务。IKE 协议用于协商 AH 和 ESP 协议所使用的密码算 法,并将算法所需的必备密钥放在合适的位置。IPSec 有两种模式:传输模式和隧道模式。它们都是对外出的数 据包添加 IPSec 头进行加密和认证,而对于接收的 IPSec 数据包作解密认证处理和适当的转发传送。
=============================
IPSec 配置实例

以下是一个使用 RouterOS 建立的 IPsec VPN 案例,网络拓扑图:
游客,如果您要查看本帖隐藏内容请回复




需要 IPsec VPN 互联的网络环境:

192.168.88.1/24--R1---192.168.11.11/24 ----互联网---- 192.168.11.18/24---R2---192.168.103.1/24

R1 配置

进入 ip address 里面添加内网接口地址:
游客,如果您要查看本帖隐藏内容请回复



再添加外网接口地址:


进入 ip routes 里面添加网关出口:


进入 ip ipsec 里面 policies 的 general 选项添加内网的源地址和需要做 ipsec 的对端内网地址。


再在 action 选项里面添加源外网地址和对端外网地址和开启 tunnel 隧道协议


再在 ip ipsec 里的 peers 标签里添加目标外网 ip 地址和 secert 密码:


再在 ip firewall 里面的 nat 标签建立源内网地址和对端内网地址:

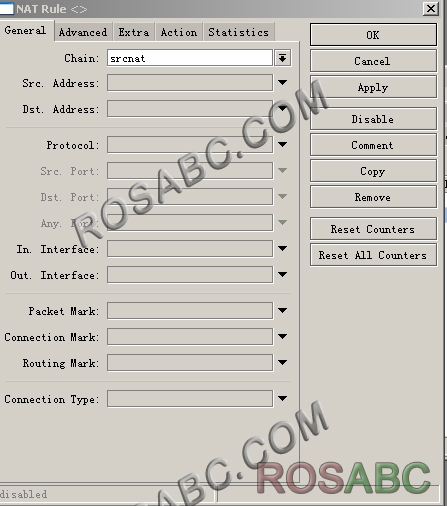

在建立 nat 的转换 chain 选择 srcnat:


再在 action 里面选择 masquerade:


以上就是 R1 在 winbox 里面的配置过程。R1 已经配置完成现在就 R2 了。

R2 配置

进入 ip address 里面添加内网接口地址:


再添加外网接口地址:


进入 ip routes 里面添加网关出口:


进入 ip ipsec 里面 policies 的 general 选项添加内网的源地址和需要做 ipsec 的对端内网地址:


再在 action 选项里面添加源外网地址和对端外网地址和开启 tunnel 隧道协议:


再在 ip ipsec 里的 peers 标签里添加对端外网 ip 地址和 secert 密码:



再在 ip firewall 里面的 nat 标签建立源内网地址和对端内网地址:
游客,如果您要查看本帖隐藏内容请回复

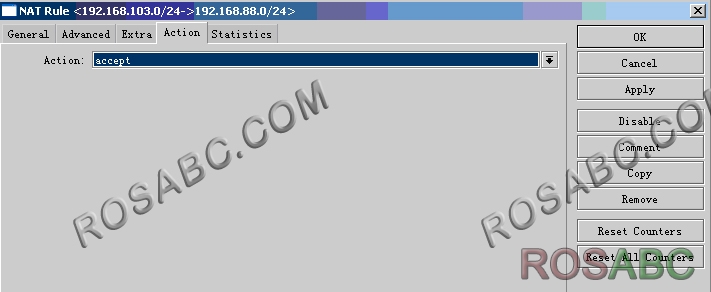

再在 action 里面选择 accept:


在建立 nat 的转换:



再在 acion 里面选择 masquerade:


以上就是 R2 的配置过程。

注意:NAT 规则的配置的上下顺序,accept 规则需在 masquerade 伪装规则前:
