PCC 负载均衡

PCC 匹配器允许分离传输流做到平衡流量的功能(能指定这个属性选择 src-address, src-port, dst-address,dst-port)

PCC 原理

PCC 从一定范围内分析选择 IP 数据包头，通过哈西散列算法的帮助下，将选定的区域转换为 32bit 值。这个值 除以指定 Denominator（分母），余数将比较一个指定的余数（Remainder），如果相等这时数据包将会被 捕获，你可以选择 src-address, dst-address, src-port, dst-port 等使用此操作。

per-connection-classifier=

PerConnectionClassifier ::= [!]ValuesToHashenominator/Remainder

Remainder ::= 0..4294967295 (integer number) Denominator ::= 1..4294967295 (integer number)

ValuesToHash ::= src-address|dst-address|src-port|dst-port[,ValuesToHash*]

per-connection-classifier 分类器，通过判断源地址、目标地址、源端口和目标端口，对数据进行分类，如

事例: 这个配置将所有连接基于源地址和端口分类的 3 个组：

/ip firewall mangle add chain=prerouting action=mark-connection

new-connection-mark=1st_conn per-connection-classifier=both-addresses:3/0

/ip firewall mangle add chain=prerouting action=mark-connection

new-connection-mark=2nd_conn per-connection-classifier=both-addresses:3/1

/ip firewall mangle add chain=prerouting action=mark-connection

new-connection-mark=3rd_conn per-connection-classifier=both-addresses:3/2

per-connection-classifier=both-addresses:3/0，这条规则的含义为我们对原地址的端口进行分类，3/0 为 一共有 3 条出口，定义第一条，3/1 则是第二条，以此类推。

注意：PCC 从 RouterOS v3.24 开始支持，这个功能解决了多网关的负载均衡问题。

PCC 的负载均衡事例

一、 双向地址负载均衡

通分组源地址和源端口实现负载平衡，这里我们建立 2 个 WAN 出口分别是 wan1 和 wan2，网络环境如下：

游客，如果您要查看本帖隐藏内容请回复

y ISP1 地址 10.200.15.99/24，网关：10.200.15.1；

y ISP2 地址 10.200.100.99/24，网关：10.200.100.2；

y 内网 IP 地址 192.168.100.1/24；

y 启用 DNS 缓存功能，用 192.168.100.1 作内网 DNS 解析；

基本配置

首先进入 ip address 配置 IP 地址：
6.9.2

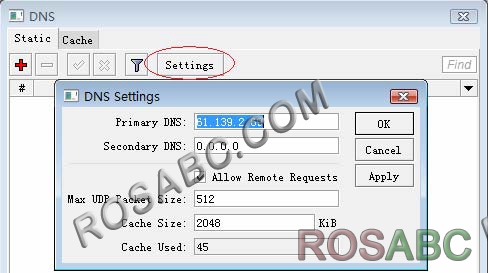

在 ip dns setting 中配置好 DNS 缓存，DNS 为：61.139.2.69



Mangle 标记配置

接下来我们进入 ip firewall mangle 标记连接和路由，我们使用 per-connection-classifier 双向地址进行分 类做连接分类标记。

首先我们需要将进入路由的的链接进行标记

如下图，我们进入一条 mangle 规则，中的 advanced 标签内容可以看到 per-connection-classifier 分类器， 选择 both-addresses 的分类：



然后选择 dst-address-type=!local，即除了目标地址是本地以前的地址：



注：2 条线的分类代码定义是第一条线为 2/0，第二条为 2/1



同样选择一下地址类型：



下面命令是提取走第一条线路的连接标记取名位 1st_conn，并从连接里提取路由标记名位 1st_route，设

置：per-connection-classifier=both-addresses:2/0, 设置 in-interface=lan

/ip firewall mangle

add action=mark-connection chain=prerouting comment="" disabled=no \ in-interface=lan new-connection-mark=1st_conn passthrough=yes \ per-connection-classifier=both-addresses:2/0

add action=mark-routing chain=prerouting comment="" connection-mark=1st_conn \

disabled=no in-interface=lan new-routing-mark=1st_route passthrough=yes

提取走第二条线路的连接标记取名位 2nd_conn，并从连接里提取路由标记名位 2nd_route，设置 ：

per-connection-classifier=both-addresses:2/1，设置 in-interface=lan:

/ip firewall mangle

add action=mark-connection chain=prerouting comment="" disabled=no \ in-interface=lan new-connection-mark=2nd_conn passthrough=yes \ per-connection-classifier=both-addresses:2/1

add action=mark-routing chain=prerouting comment="" connection-mark=2nd_conn \

disabled=no in-interface=lan new-routing-mark=2nd_route passthrough=yes

在 winbox 在 mangle 中设置完成后如下：



回程路由设置

我们需要将从那个口进入就从相应的口回去，即保证每个外网口的数据能得到正确的路由

/ ip firewall mangle

add chain=input in-interface=wan1 action=mark-connection new-connection-mark=1st_conn

add chain=input in-interface=wan2 action=mark-connection new-connection-mark=2nd_conn

winbox 设置



标记完进入接口的链接后，将这些链接指定到相应的路由标记上：

add chain=output connection-mark=1st_conn action=mark-routing new-routing-mark=1st_route

add chain=output connection-mark=2nd_conn action=mark-routing new-routing-mark=2nd_route

winbox 设置



路由配置

配置完标记后路由后，我们进入 ip route 配置路由，首先设置负载均衡的标记路由，首先设置第一条线路的路

由标记，设置 routing-mark=1st_route：



设置第二条线路的路由标记，设置 routing-mark=2nd_route：



配置默认网关和备份网关，默认网关的 distance 设置为 1，并设置 check-gateway=ping，通过 ping 监测 网关状态:



备份网关的 distance 设置为 2，并设置 check-gateway=ping，通过 ping 监测网关状态:

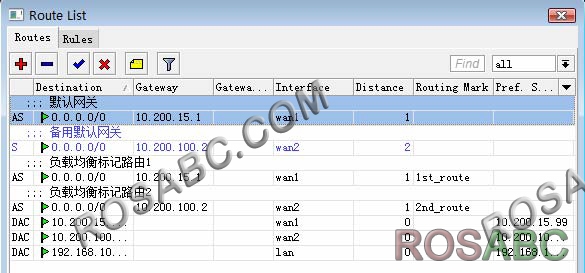

配置完成后的路由标如下图：



配置 nat

最后配置 nat 转换规则，进入 ip firewall nat 中配置 action=masquerade，分别对 2 条线路做伪装：

/ip firewall nat

add action=masquerade chain=srcnat out-interface=wan1 add action=masquerade chain=srcnat out-interface=wan2



六线的 PCC 负载均衡

许多网络中会出现相同运营商，相同带宽多线路的接入，比如下面是一个 6 条线路的接入，我们通过 PCC 解决带宽的均衡，通过分类源地址和目标地址的负载均衡，即双向地址（both addresses），设置于之前的操作 基本相同，只是变成了 6 组规则.

下面是 6 条 ADSL 的情况，mangle 标记的 prerouting 规则：



进入 ip route 设置路由，这个是 PPPoE 拨号上网的策略路由配置：

游客，如果您要查看本帖隐藏内容请回复

第七章 DHCP 操作配置

DHCP(动态主机分配协议)，负责分配和接收网络中的 IP 地址信息，能让网络内的主机动态获取地址，连接指定的网络。

RouterOS 支持服务端（Server）和客户端 （Client）,同时支持 DHCP-relay 接力传输功能。
