在大多流控策略都直接在三层网络中间建立，而基于WLAN网桥的流量控制相对较少，下面介绍下RouterOS基于WLAN网桥的流控配置。 WLAN透明桥传输是基于二层，RouterOS在处理二层和三层数据时是做了区分的，即默认情况下二层数据是在bridge中处理，不能直接对三层的IP数据做流量控制，这是因为RouterOS为了提高二层转发性能，未让桥接数据经过三层的ip firewall，所以要实现桥接流控需要bridge setting中打开user ip firewall，当然这样会损失一部分转发性能，且会提高CPU使用率。

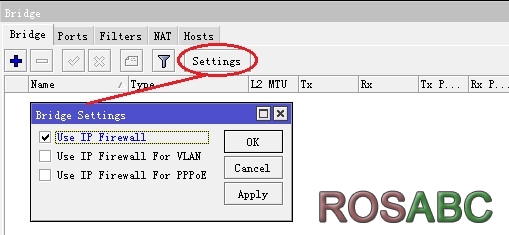

配置网桥流控的步骤如下，当然这样的流控配置也适用于各种桥接配置： 第一步：使用三层防火墙 首先开启bridge setting中的user ipfirewall
配置完成后二层的桥接数据将经过ip firewall进行处理，我们可以通过ip firewall mangle标记数据，不仅可以使用mangle标记二层数据，而且还可以在ip firewall filter做各种TCP/IP的防火墙规则。 第二步：mangle标记 我们要标记的链表是foreword，因为桥接是直接转发数据，我们不能直接标记packet（数据包），要标记经过ip firewall的connection（连接），再从连接中提取数据包，否则不能捕获需要的ip数据包。

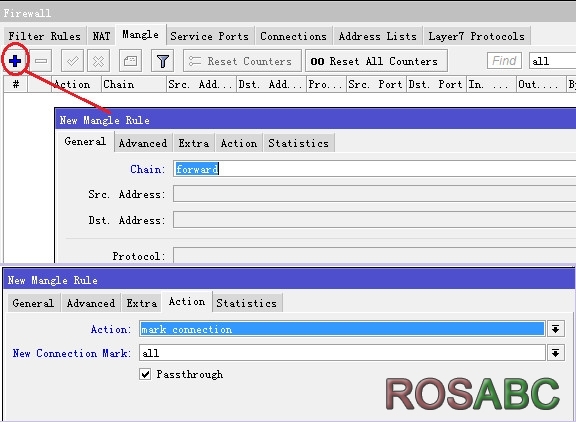

添加mangle中第一条规则
将所有连接标记取名为all ，并且Passthrough=yes，因为需要将数据继续交给后面的规则处理，当然你可以在src-address配置用户地址段来抓取需要流控的地址，具体根据你的需要操作。
Mangle中第二条规则，仍然是在forward链表中，从标记all连接的规则中提取ip数据包，取名为all_packet
这样mangle标记完成
第三步：流控规则

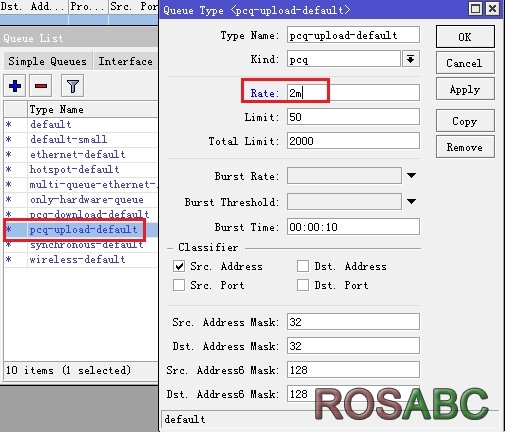

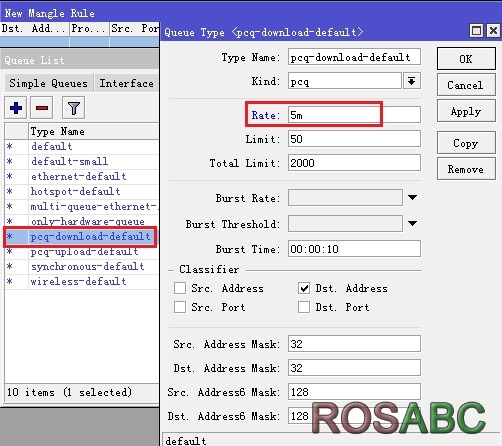

接下来就要进入Queue中配置流控规则，这里我们选择PCQ的方式，首先我们进入queue type要定义PCQ每个用户能获取的带宽，这里设置每个用户下载5M，上传2M，在RouterOS v6版本集成了默认的PCQ规则，其他版本只能手动添加。 配置PCQ下载带宽规则 配置上行带宽规则
定义完成每个用户的PCQ规则后，我们直接进入Queue tree，让PCQ流控规则生效，我们新建一条规则，选择刚才定义的all_packet和pcq-download-default，这里我们要区分流控的上传和下载，是通过网卡区分，wlan1无线网卡是面向用户的即为下载方向，ether1-wan是面向上行传输的即上传方向。

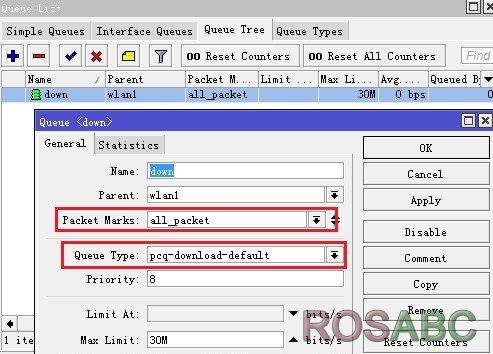

配置下载流控规则
配置上传流控规则：

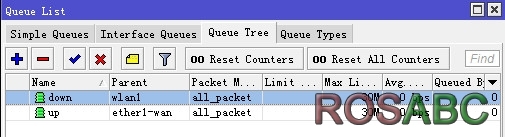

最后，桥接的流控规则配置完成：
这个是一种简单的网桥流控规则，如果要在里面做高级的流控规则，如HTB的优先，可以在这个基础上演变，大家可以根据自己需要继续研究。
