[原创] RouterOS 搭建PPPOE服务器全过程记录

  [复制链接]
发表于 2013-9-6 15:51:47 | 显示全部楼层 |阅读模式

马上注册成为ROSABC会员,随时发帖回复。

您需要 登录 才可以下载或查看,没有账号?会员注册

x
原文:RouterOS 搭建PPPOE服务器全过程记录

这些几天需要测试PPPOE,领导要我协助搭建 PPPOE 服务器。本来打算在Linux下搭建的,但突然想到了以前在网吧使用过的RouterOS。RouterOS是一个x86的软件路由系统,功能非常强大,并且管理非常方便,CLI命令也很方便,最重要的是还支持WEB界面管理。遂选择了RouterOS方案,并记录在这里备忘。

以下截图是在虚拟机(VirtualBox)下进行的,ROS的版本是:5.22

一、安装 RouterOS

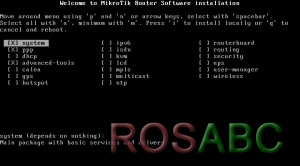

放入光盘,并用光盘启动,并进入下图界面,并选择需要的模块。(用方向键移动,空格键选择)

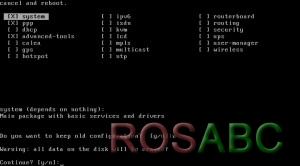

按“i”开始安装,系统提示是否使用旧的配置文件,选择“n”
系统发出警告:“会擦除磁盘所有数据,是否继续”,选择“y”

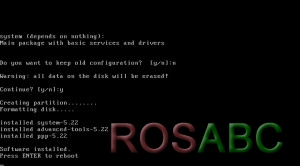

安装完成了,将光驱取出,然后按“ENTER”键重新启动
二、登录 RouterOS
使用默认帐号:admin,登录系统,无密码。

三、设置接口别名,及给Wan口配置IP地址
下图是先查看了网卡是否被识别,如果网卡没有识别,你还是换一个通用点的网卡吧!接下来是设置网卡别名。
给Wan口配置IP地址,我这里WAN口使用DHCP动态获取了。 Lan口因为是PPPOE口,所以不需要配置IP地址。

ip dhcp-client add interface=wan    #添加一个dhcp-c接口
ip dhcp-client print    #查看dhcp-c接口
...
ip dhcp-client enable 0    #启用dhcp-c接口,只有启用了的接口,才会去请求获取IP地址。
如果你需要手工配置WAN口,命令如下:
ip address add address=172.16.0.10/24 interface=wan    #添加IP地址
ip route add gateway=172.16.0.254    #添加默认网关
四、通过WEB配置PPPOE
当给ROS配置了IP地址了,就可以使用WEB页面进行配置了。 http://<配置的IP地址>

1.创建IP地址池,用于分配给PPPOE客户端
依下图配置后,点击OK。
2.创建PPPOE服务器
如下图修改配置项,PPP->Profiles->单击“default”项目:

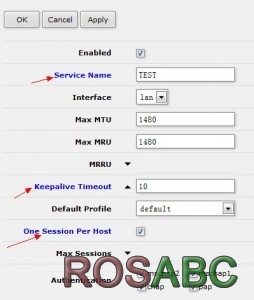

创建一个PPPOE服务器,PPP->PPPoE_Servers->Add New:
3.添加PPPOE用户
如下图添加PPPOE用户,你也可以添加多个用户。PPP->Secrets->>Add New:
游客,如果您要查看本帖隐藏内容请回复

如此,你已经可以使用PPPOE服务器,不相信的你可以使用一台PC拨号试试。但是你还不能够通过WAN口接入互联网。

五、通过WEB配置SNAT,使拨号用户可以接入互联网
添加一条SNAT,IP->Firewall->NAT->Add New。参数太多,无法一次性截图,所以截了2个图,没有改动的参数没有截图:
具体修改的参数有:Chain、Src. Address、Action,修改好了点击OK。
游客,如果您要查看本帖隐藏内容请回复


至此PPPOE测试环境已经搭建好了。如果你要把这个PPPOE服务器用于生产环境,还需要配置下DNS缓存和WEB透明代理来提升效用,如果你不在乎效用就不用管这些啦!




发表于 2013-9-7 21:47:20 | 显示全部楼层
学习 RouterOS 搭建PPPOE服务器
发表于 2013-9-12 11:59:13 | 显示全部楼层
学习 RouterOS 搭建PPPOE服务器
发表于 2013-9-17 17:32:32 | 显示全部楼层
看看吧!!!!!!!!!!!!!!!!!:@:@
发表于 2013-9-22 00:02:49 | 显示全部楼层
中文管理器也就是Winbox中文版也到上面的网盘中下载
发表于 2013-9-26 22:11:24 | 显示全部楼层
楼主好人无私奉献
发表于 2013-10-3 22:46:45 | 显示全部楼层
如果您要查看本帖隐藏内容请回复
发表于 2013-10-4 16:14:48 | 显示全部楼层
我看看我看看我看看我看看我看看我看看我看看我看看我看看我看看
发表于 2013-10-6 10:39:11 | 显示全部楼层
谢谢!正在找这个的设置。
发表于 2013-10-6 16:13:05 | 显示全部楼层
winbox几个步骤就可以啦
