余老师请进,pcc与htb共存问题!

gary36

余老师您好

pcc与htb共存,毫无疑问，答案是肯定的！
您说过 "把数据包流控标记做在pcc规则后面" ,如果是这样设置的话，我试过了，的确，数据包流控标记可以标记到一部分包，但还有一部分标记不到.
我以80端口优先为例，因为在pcc规则里是要先标记所有连接的（如：连接名CONN1），而在标记80端口数据包时也要先标记目的端口为80的连接（如：连接名CONN-80），再通过连接标记来标记数据包，正常情况下我们在IP FIREWALL CONNECT里看到的所有的80端口的连接应当是后面那个连接标记 CONN-80，但实际是我们在IP FIREWALL CONNECT里看到目的端口指向80的一部分连接标记为CONN-80,另一部分连接标记为CONN1,这样我就认为80端口的数据包就没有全部被标记到，同时在HTB里看到的流量，与实际流量不相附，这也映证了我上述的猜测。
后来，我没有采用这种标记方式--- "把数据包流控标记做在pcc规则后面"
我采用在做PCC规则时的同时做80端口的标记。
/ip firewall mangle add chain=prerouting src-address-list=Local protocol=tcp dst-port=80 action=mark-connection new-connection-mark=("conn".$i."-80") per-connection-classifier=("both-addresses:6/".($i-1)) comment=("C".($i)."-80") disable=no passthrough=no

/ip firewall mangle add chain=prerouting src-address-list=Local connection-mark=("conn".$i."-80") action=mark-packet new-packet-mark=("80_packet") comment=("M".($i)."-80") disable=no

/ip firewall mangle add chain=prerouting src-address-list=Local action=mark-routing new-routing-mark=("rout".($i)) connection-mark=("conn".$i."-80") comment=("R".$i."-80") passthrough=no disable=no

/ip firewall mangle add chain=prerouting src-address-list=Local action=mark-connection new-connection-mark=("conn".$i) per-connection-classifier=("both-addresses:6/".($i-1)) comment=("C".($i))

/ip firewall mangle add chain=prerouting src-address-list=Local connection-mark=("conn".$i) action=mark-packet new-packet-mark=("Other_Packet") comment=("M".($i)."-other") disable=no

/ip firewall mangle add chain=prerouting src-address-list=Local action=mark-routing new-routing-mark=("rout".($i)) connection-mark=("conn".$i) comment=("R".$i) passthrough=no

这样之后，就如我所愿了，所有的80端口的包都打上了相应的标记。

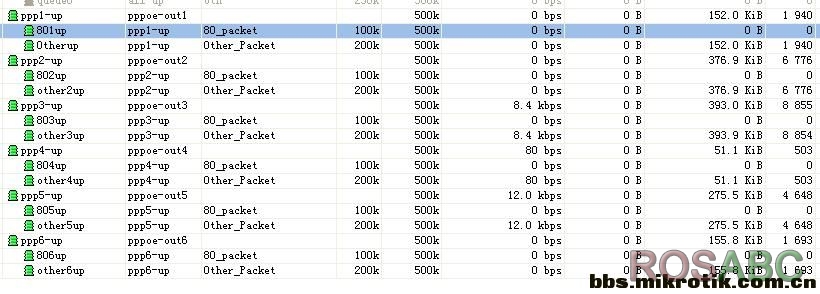

但这样之后我发现，HTB规则只可以捕捉到上传的流量，parent 设置为PPPOE接口才行， 2011-1-19 02:24 上传
下载附件 (70.1 KB)




问： 像我后面这样设置，是不是正确的，（我认为是正确的）
在PREROUTING链标记的数据包是同时包含上行和下行数据的，怎样设置才可以捕捉到下载的流量，就是要区分下载还是上行，我在PCC，HTB规则里要怎样设置

我HTB真的不太懂

谢谢！！！


刚刚发现，用FORWORD链标记好像可以

13850949254

本帖最后由 mailink 于 2011-1-21 00:08 编辑

add action=mark-connection chain=prerouting comment=C1 disabled=no new-connection-mark=conn1 passthrough=yes per-connection-classifier=both-addresses:2/0 src-address-list=Local
add action=mark-routing chain=prerouting comment=R1 connection-mark=conn1 disabled=no new-routing-mark=rout1 passthrough=no src-address-list=Local
add action=mark-connection chain=prerouting comment=C2 disabled=no new-connection-mark=conn2 passthrough=yes per-connection-classifier=both-addresses:2/1 src-address-list=Local
add action=mark-routing chain=prerouting comment=R2 connection-mark=conn2 disabled=no new-routing-mark=rout2 passthrough=no src-address-list=Local
add action=jump chain=forward comment="" disabled=no jump-target=chain_web_1 out-interface=pppoe-out1
add action=jump chain=forward comment="" disabled=no jump-target=chain_web_1 out-interface=pppoe-out2
add action=mark-connection chain=chain_web_1 comment=80 disabled=no new-connection-mark=80_Conn_1 out-interface=pppoe-out1 passthrough=yes protocol=tcp src-port=80
add action=mark-packet chain=chain_web_1 comment="" connection-mark=80_Conn_1 disabled=no new-packet-mark=80_packet_1 passthrough=no
add action=mark-connection chain=chain_web_2 comment=80 disabled=no new-connection-mark=80_Conn_2 out-interface=pppoe-out2 passthrough=yes protocol=tcp src-port=80
add action=mark-packet chain=chain_web_2 comment="" connection-mark=80_Conn_2 disabled=no new-packet-mark=80_packet_2 passthrough=no
add action=mark-packet chain=forward comment=mark1down disabled=no in-interface=pppoe-out1 new-packet-mark=down passthrough=no
add action=mark-packet chain=forward comment=mark1up disabled=no new-packet-mark=up out-interface=pppoe-out1 passthrough=no
add action=mark-packet chain=forward comment=mark2down disabled=no in-interface=pppoe-out2 new-packet-mark=down passthrough=no
add action=mark-packet chain=forward comment=mark2up disabled=no new-packet-mark=up out-interface=pppoe-out2 passthrough=no
2011-1-20 23:51 上传
下载附件 (62.4 KB)



我是照着您的"双线HTB手册"做的，这样对不对，为什么我这样做标记不到80端口的数据（下载，上传)
add action=mark-connection chain=chain_web_1 comment=80 disabled=no new-connection-mark=80_Conn_1 out-interface=pppoe-out1 passthrough=yes protocol=tcp src-port=80
为什么是选择 src-port   我改为dst-port=80 这样第一条80连接有数据，第二条没有，第一条的数据不是下载数据，因为数据很小
麻烦解释，谢谢!!

还有一个问题是，像我1楼那样设置 “在prerouting里同时做负载均衡和流控标记 ”可不可以正确实现PCC下的HTB  可以的话我是错是哪里了，（我找不道下载流量）
因为我觉得  在prerouting里同时做负载均衡和流控标记 ” 更方便

谢谢!!

qq78707

本帖最后由 mailink 于 2011-1-19 13:27 编辑

还有一点要说明，我用的是多个ADSL  WAN口只有一个，做了VLAN ，bridge
