                                                              简单的 Queue Tree实例

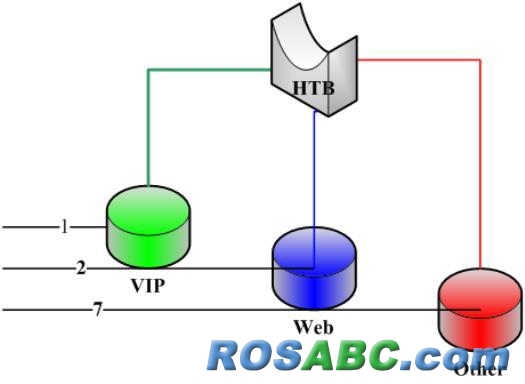

   这个事例中，设定 3类数据 VIP、Web和  Other，这三类数据中 VIP为网络内的重要用户优先级最高为 1，访问网页的数据 web其次为 2，而剩下的数据 Other级别最低为 7，假设我们的网络是 1M的  ADSL，我们通过
配置 HTB策略来保证网络内的优先数据。

通过用 new-connection-mark标记向外的连接，并采取 mark-connection动作。当这个完成时你可以使用 new-packet-mark标记属于这个连接的所有数据包并采用 mark-packet。

   首先 VIP数据标记，我们通过 ip firewall address-list定义  VIP用户的地址列表，定义完成后通过src-address-list调用：

跟着定义 web数据，这里我们需要针对访问网页的 tcp/80端口和域名解析的  DNS端口 tcp/53和  udp/53端口标记：

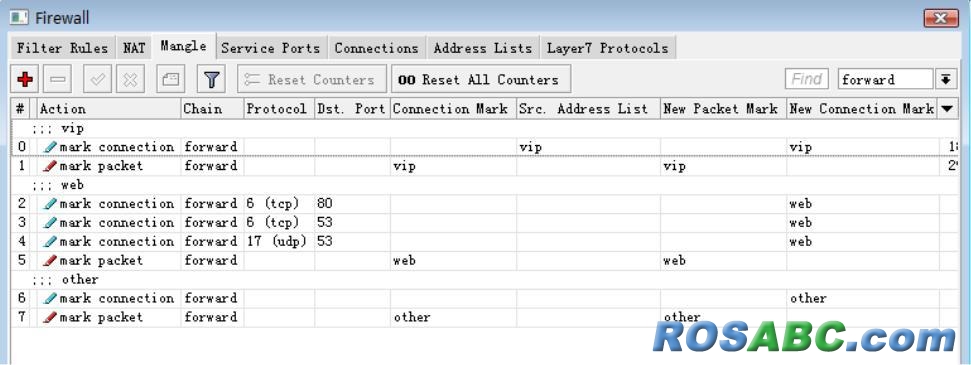

最后对剩下的 Other数据进行标记，因为前面已经标记了 VIP和  Web的数据包，所有剩下数据就是其他的Other数据：

标记数据完成后，我们进入 queue tree中，对数据进行优先级的配置，ADSL总带宽为  1Mbps下行，250kps的上行，给三类数据带宽分配如下：

VIP：下行 Max-limit=800k limit-at=400k，上行 Max-limit=2200k limit-at=200k，优先级  1
Web：Max-limit=800k limit-at=400k，上行 Max-limit=200k limit-at=200k，优先级  2
Other：Max-limit=600k limit-at=200k，上行 Max-limit=150k limit-at=50k，优先级  7

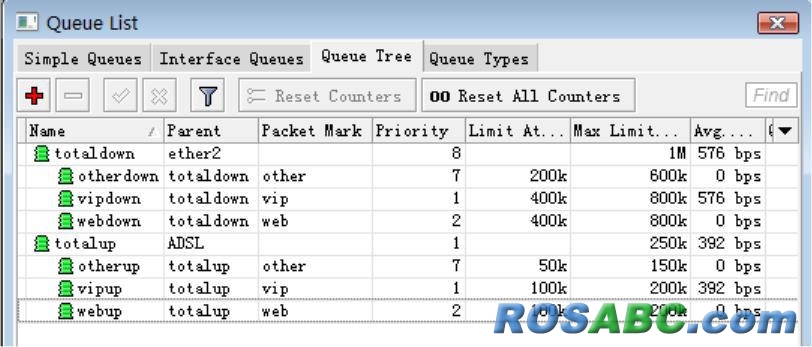

根据以上参数，我们在 queue tree中配置队列优先级：
