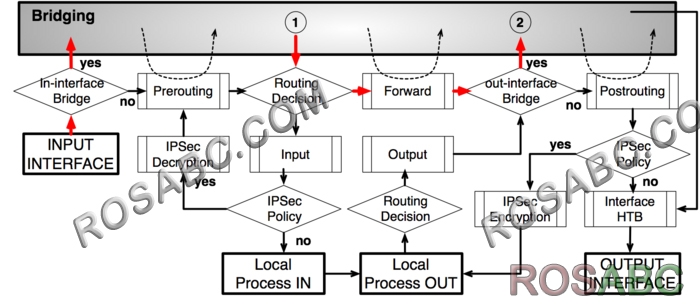

功能模块与结构

每一个功能模块在 RouterOS 中指定的目录下对应不同的功能，用户可以进入相应的目录配置属性。

Connection Tracking - /ip firewall connection tracking

Filter Input, Filter Forward, Filter Output - /ip firewall filter

Source NAT, Destination NAT - /ip firewall nat

Mangle Input, Mangle Forward, Mangle Output, Mangle Postrouting - /ip firewall mangle

Global-in Global-Total, Global-out Global Total, Interface HTB - /queue simple 和 /queue tree

IPSec Policy - /ip ipsec policy

Accounting - /ip accounting

Use IP Firewall - /interface bridge settings 当其用桥接后，该功能才能生效，如果 Use IP Firewall 设置为 Yes，则数据将进入 Layer-3 层处理。

Bridge Input, Bridge Forward, Bridge Output - /interface bridge filter

Bridge DST-NAT, Bridge SRC-NAT - /interface bridge nat

自动处理

In-interface Bridge - 检查输入接口是否为桥接数据（输入接口是一个端口到桥或者输入接口是桥）。

HotSpot-In - 运行抓取传输 Hotspot 特征数据，否则从连接跟踪丢弃掉。

Bridge Decsion - 桥通过 MAC 地址列表查找数据包所匹配的目标 MAC 地址，当目标被找到，数据包将会被发送到相应的桥接口，如果没有匹配则会将数据包复制多份放送到所有的桥接端口。

Bridge Decsion - 这是一个变通方案，在实际桥属性判断前，允许使用“out-bridge-port”

Routing Decsion - 路由器通过路由命令查找一个匹配数据包的目标 IP 地址。当查找到后，数据包将发送到对应的端口或者路由器本身。如果在该事件中没有找到匹配路径，数据包将会被丢弃。

Routing Adjustment - 这是一个变通的方案，允许在 mangle 中的 output 链表设置路由策略规则。

TTL=TTL-1 - 指明准确的地点，在什么时候路由包的 TTL 值被减少 1。如果 TTL 值变为 0 将会被丢弃掉。

IPSec Decryption, IPSec Encryption - 自我处理 IPsec 判断和加密。

Out-interface Bridge - 判断实际输出接口是否为桥接端口或判断输出接口是否为桥。

HotSpot-Out - 撤销所有通过 Hotspot-in 的数据包操作，并发送回客户端。

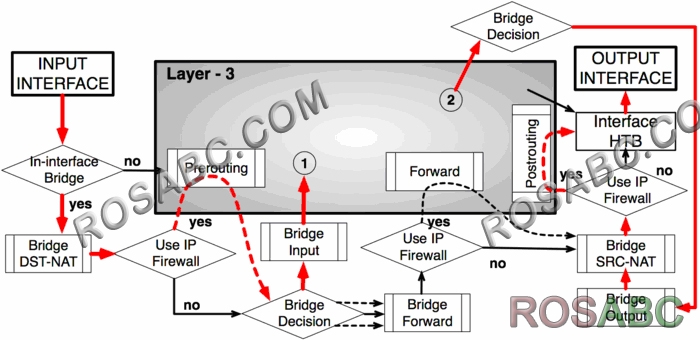

桥接设置 use-ip-firewall=yes

游客，如果您要查看本帖隐藏内容请回复

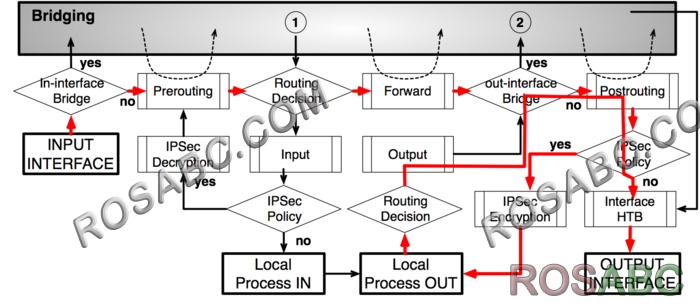

路由 – 从 Ethernet 到 Ethernet 接口
