RouterOS 安装介绍

1、使用带 ISO 的镜像文件通过光盘引导安装(用于 x86 系统); 支持 AMD、Intel、VIA 以及其他 X86 系 统,硬盘支持 IDE、SATA 硬盘接口

2、使用 U 盘安装基于 X86(限 3.0 版本后)

3、使用 netinstall 网络安装程序(主要用于 RouterBOARD);RB100、RB300、RB500、RB400、RB600、RB700、RB800、RB1000 系列

CD 光盘安装

通过 CD 安装可以将 MikroTik RouterOS 安装到基于 PC 的 x86 的硬件上,有些 PC 硬件不支持网络安装(Netinstall)(所有 RouterBOARD 重装都必须通过 Netinstall)。

CD 安装要求:

o 基于 PC 的 x86 硬件

o CD-ROM

o MikroTik RouterOS ISO 镜像文件

o 安装 CD 通过刻录软件刻录

准备 MikroTik RouterOS 安装

1. 下载 MikroTik 的镜像文件下载页面,


2.把 ISO 镜像下载到硬盘后,你需要通过 PC 的 CD-ROM 和刻录程序,刻录 CD,通过
3. 刻录好 CD 后,将准备好的用于 RouterOS 运行的 PC 装好光驱,并设置 BIOS 为 CD-ROM 引导,让后放 入 CD 进行安装:
游客,如果您要查看本帖隐藏内容请回复

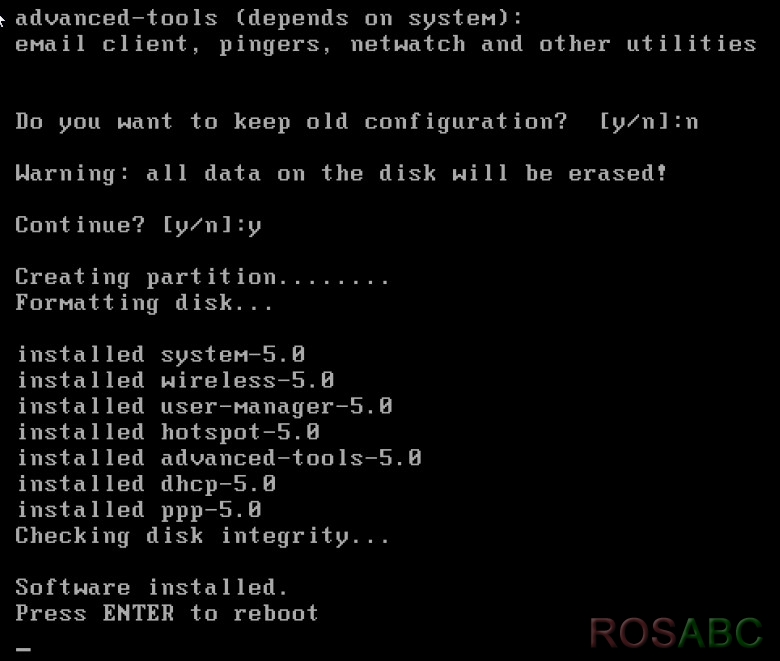

5. 选择你需要安装的功能包,使用“空格”选择功能包,通过“a”可以选择所有功能包,或者“m”选择最 小安装,按“i”开始安装 RouterOS,如果你之前在同一台 PC 上安装过 RouterOS,你可以复位和保存设置, 提示如下“Do you want to keep old configuration--”如果选择“n”复位设置,选择“y”保存之前 配置
6. 安装完成后,路由器将提示你重启路由器
7. MikroTik RouterOS 安装成功后,不要忘记将将 CD-ROM 引导修改为硬盘引导

8. 启动后 RouterOS 提示登录信息,登录默认账号是 admin,没有密码
10. 最后,新装的 RouterOS 需要注册许可,否则只能使用 24 小时,在下面我们可以看到 software-id ,你可
以与当地分销商联系购买许可,

USB 安装

游客,如果您要查看本帖隐藏内容请回复
通过 Netinstall 安装 RouterOS 到 U 盘上:
最后取出 U 盘,将 U 盘插入到 PC 上,并设置电脑的 BIOS 通过 USB 引导启动,启动后可以看到系统正在安装。

NetInstall 安装和复位 RouterRoard

安装和复位 RouterBOARD

这个事例将介绍如何一步一步在一个 RouterBOARD 上重新安装 RouterOS 软件,同样在你丢失了RouterBOARD 登录密码后,也可以通过该方法复位 RouterOS。

1. 使用 ether1 网卡通过交换机或者直接通过网线连接到 RouteBoard 上,然后在使用串口线和RouterBoard 相联接。
在你的电脑上运行 NetInstall 程序 ,确定 RouterOS 软件包(*.npk 文件)在你本地磁盘上。

2. 设置好 Windows 工作站的超级终端连接,每秒位数为 115200,(如果是 PC 通过串口连接每秒位数 为 9600)其他参数为系统默认值(如果你的 vista 或者 WIN 7 操作系统,可以直接从 windows xp 里将超级终端程序拷贝到 vista 和 win 7 系统上,文件分别是 hypertrm.dll 和 hypertrm.exe):
3. 启动 Netinstall 程序,打开 Net Booting 按钮,在启用 Boot Server 功能,由 Netinstall 做网络安装

引导服务端。安装 Netinstall 本机的 IP 地址是 10.200.15.18/24,那需要给 Boot Server 客户端 的分配一个 IP 地址段,用于临时分配给 RouterBoard 的 IP 地址,该事例的地址为 10.200.15.19)。

注意:网线连接的是 RouterBoard 的 ether1 网卡接口,不然无法获取引导信息。
4. 设置 RouterBoard 从以太网卡引导,首先进入 RouterBoard BIOS (重起 RouterBOARD 后,在超 级终端下出现提示时 press any key… 后按任意键进入 BIOS 设置):

RouterBoard 450G
CPU frequency: 680 MHz
Memory size: 256 MB
Press any key within 2 seconds to enter setup
RouterBOOT-2.20
What do you want to configure--
d - boot delay k - boot key
s - serial console o - boot device
u - cpu mode
f - cpu frequency
r - reset booter configuration e - format nand
g - upgrade firmware i - board info
p - boot protocol
t - do memory testing x - exit setup
your choice:

进入 BIOS 后你可以看到可用命令的列表,设置引导设备,选择“boot device”,按“o”键可以进入

your choice: o - boot device
Select boot device:
e - boot over Ethernet
* n - boot from NAND, if fail then Ethernet
1 - boot Ethernet once, then NAND
o - boot from NAND only b - boot chosen device
your choice:

按“e”键,是选择从以太网卡引导 RouterBoard:

Select boot device:
e - boot over Ethernet
* n - boot from NAND, if fail then Ethernet
1 - boot Ethernet once, then NAND
o - boot from NAND only b - boot chosen device
your choice: e - boot over Ethernet

当选择完成后,返回 RouterBoard BIOS 首页,选择“x“,退出 BIOS。路由器将会重启。

5. 在启动时,RouterBoard 将试着从以太网卡上去寻找引导信息。如果成功,运行 Netinstall 的 Windows工作站,将会分配给 RouterBoard 一个 IP 地址。在上面过程完成后,RouterBoard 将等待安装信息。在 Windows 上,将会出现一个新的设备列表,显示当前连接的 RouterBoard 设备。
这时 Netinstall 会自动识别 RouterBOARD 的型号,并在指定的目录下查找对应的功能包,Netinstall 自动为RB450G 查找到了合适的 RB4xx 的安装包,你也可以手动指定安装功能包路径。

在超级终端显示如下等待安装信息

Welcome to MikroTik Router Software remote installation
Press Ctrl-Alt-Delete to abort
mac-address: 00:0C:42:3E:8E:A8 mac-address: 00:0C:42:3E:8E:A9 mac-address: 00:0C:42:3E:8E:AA mac-address: 00:0C:42:3E:8E:AB mac-address: 00:0C:42:3E:8E:AC
software-id: IMIX-B1U1 key: bNBBSe/onQwGhhk/RW1XBfWTVeOnnja/UsnbuTgcDVckt7fl5zf0Iobz03GWXjCr6vUQ34XSfB9pdGmX czOmEA==
Waiting for installation server...

根据自己的需要配置预设置参数:

1、 Keep old configuration 保留原来的配置不变

2、 配置 ip 地址和网关,并设置传输速率采用 115200

3、 配置 RouterBOARD 的脚本

4、 开始安装

安装过程在超级终端显示的安装进度

Welcome to MikroTik Router Software remote installation
Press Ctrl-Alt-Delete to abort
mac-address: 00:0C:42:3E:8E:A8 mac-address: 00:0C:42:3E:8E:A9 mac-address: 00:0C:42:3E:8E:AA mac-address: 00:0C:42:3E:8E:AB mac-address: 00:0C:42:3E:8E:AC
software-id: IMIX-B1U1 key: bNBBSe/onQwGhhk/RW1XBfWTVeOnnja/UsnbuTgcDVckt7fl5zf0Iobz03GWXjCr6vUQ34XSfB9pdGmX czOmEA==
Waiting for installation server... Found server at 00:1E:EC:B0:B2:17
Formatting disk......
installing routeros-mipsbe-4.4 [############ ]

Netinstall 显示的安装情况

6. 当安装工作完成,在安装程序中按“Reboot“键或在超级终端里敲击“回车”,路由器将重启。

这里需要注意:记住设置完后回到 RouterBoard BIOS 中设置为 boot from NAND only(仅从

RouterBoard 的闪存引导)。 这样完成后,就能正常启动 RouterOS。

Select boot device:
* e - boot over Ethernet
n - boot from NAND, if fail then Ethernet
1 - boot Ethernet once, then NAND
o - boot from NAND only b - boot chosen device
your choice: n - boot from NAND, if fail then Ethernet

在路由器启动完成后,会发出连续两声短触“嘀嘀”的明鸣音,之后在显示屏上,出现登录的提示,如果在终端 显示中,没有提示任何信息,标示安装正常。
